響應速度快、濾波范圍廣、諧波效果高、不受系統參數影響

可應用于各種在諧波污染的工況

基于高速的濾波補償技術，消除各種形式的諧波

尤其適用于快速變化的負載

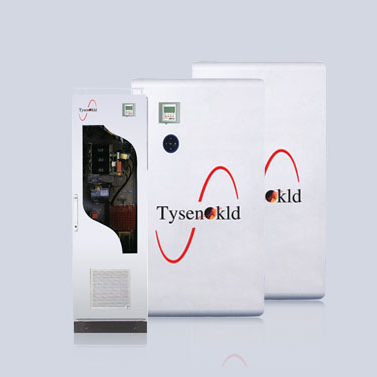

隨著大量非線性電力設備的應用，會在電力系統中產生較大的諧波污染，這種非線性負載就是諧波源，而諧波源中大部分諧波次數和諧波含量，都隨著負載或系統的變化而改變，傳統的無源濾波技術已難以滿足動態變化的濾波要求。KLD系列有源電力濾波器是濾波方法，該裝置采用當今先進的科研成果，基于高速的濾波補償技術，消除各種形式的諧波，可應用于各種在諧波污染的工況，尤其適用于快速變化的負載。具有響應速度快、濾波范圍廣、諧波效果高、不受系統參數影響等特點，達到改善用電質量，降低電網損耗、提高供電利用效率和帶載能力的目的，是很理想的濾波產品。

工作原理

有源電力濾波器與諧波源并聯，通過實時檢測跟蹤諧波源負載產生的諧波電流，快速生成與之大小相等方向相反的電流加以抵消，從而消除諧波，避免系統電壓﹑電流波形發生畸變。裝置具有自適應功能，可對頻率和大小都變化的諧波進行補償，對補償對象有很快的響應。

主要應用

工業負載場所，針對整流器、變頻器 電弧爐、大型UPS、中頻爐等工業型大容量非線性負載。
商業建筑場合，例如大量使用熒光燈、電腦、UPS、電梯、復印機、變頻空調等非線性負載。
特殊行業場所，易受高次諧波干擾而無法正常運行的高設備使用場合，如EIB、CT機等。

性能特點

濾除的諧波次數范圍廣，可濾除2~71次諧波；
諧波濾除率高。在額定功率下，諧波電流濾除率可高達97%；
響應速度快。諧波補償電流全響應時間小于10ms；
可單相動態注入補償電流，改善系統三相不平衡，自動系統諧振，無與系統產生諧振之憂，保障設備及系統運行；
從25A模塊到200A模塊，覆蓋有源電力濾波全系列產品；
兼具濾波及無功補償（感性或容性）功能；
功能完善的智能操控系統；采用新型的智能操控單元，界面友好，操作簡單方便；可同時顯示電壓、電流、負載諧波和設備輸出諧波等波形、幅值及頻譜等各類參數；實時故障記錄和事件記錄；
設計選型簡單，安裝、操作和維護簡單。易于擴展和冗余設計，可10臺并聯運行；
可設定或很大100%限流輸出。保證裝置長期穩定運行，無設備過載之憂。具系統過壓、欠壓保護；輸出過流、過熱保護；控制電壓系統故障保護等。

技術參數

KLD-AMS-3L規格型號

KLD-AMS-4L規格型號
